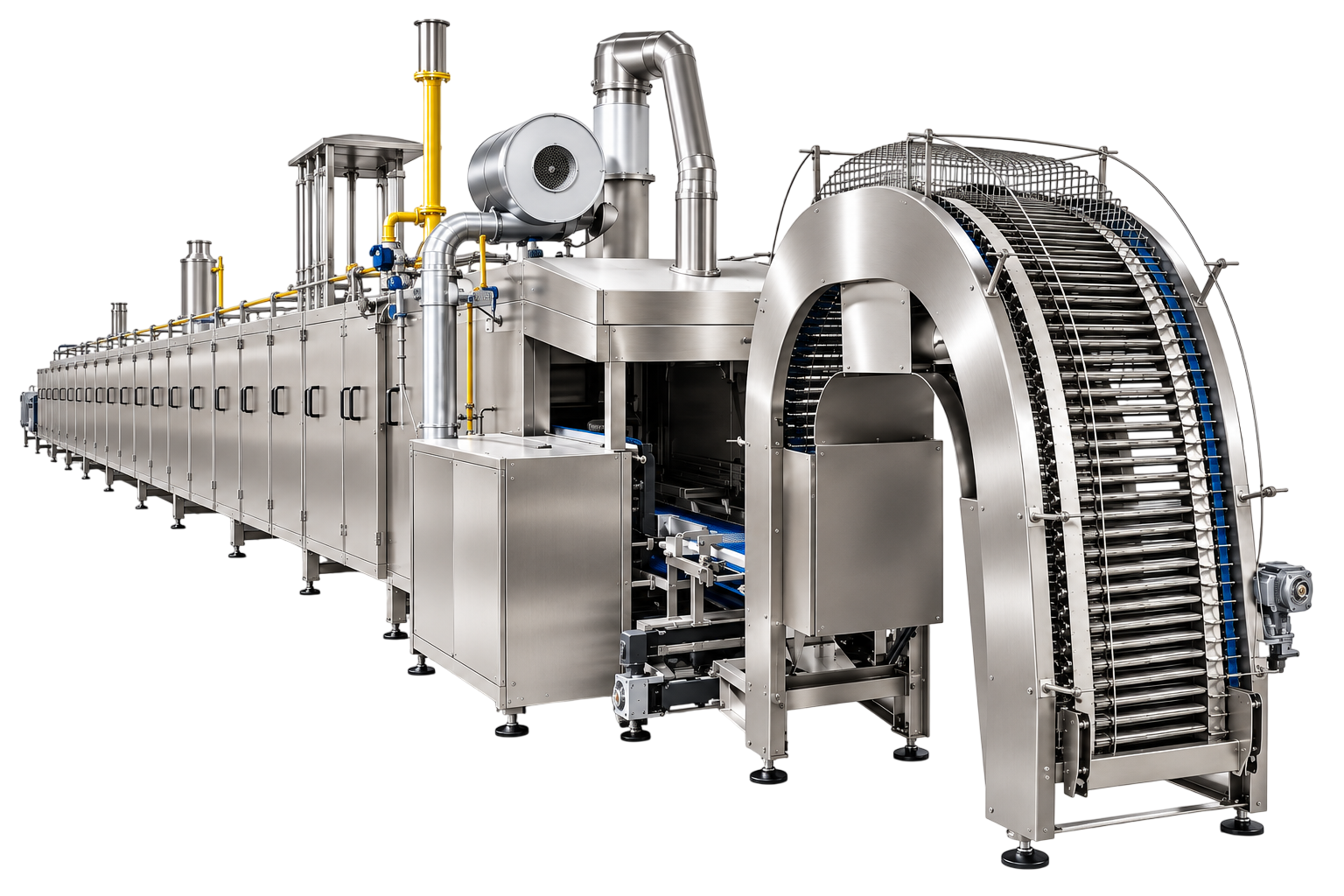

Planta automática para horneado de obleas Wafer
R&D WA Series
WA Series de R&D Engineers es una planta automática diseñada para la producción industrial de láminas de oblea (wafer sheets), tanto planas como con relieves finos, medios o profundos. También puede configurarse para fabricar láminas huecas con diferentes formas, de acuerdo con el diseño de las placas de horneado.
La serie está disponible en configuraciones de 48, 60 o 72 placas de horneado, con un tamaño estándar de placa de 470 × 350 mm. Durante el funcionamiento, el sistema deposita la masa sobre las placas, cierra y bloquea las superficies de horneado y transporta las placas a través del ciclo térmico. el sistema de dosificación está diseñado para favorecer un peso uniforme de las láminas y un aprovechamiento eficiente de la masa.
El calentamiento puede configurarse con gas licuado de petróleo (GLP) o electricidad, según la documentación comercial consultada. En la versión a gas, utiliza quemadores triangulares ajustables para distribuir el calor sobre las placas. La estructura incorpora un diseño sin marco convencional para las pinzas de horneado, orientado a reducir las pérdidas térmicas. También dispone de puertas abatibles a lo largo de ambos lados para facilitar el acceso al interior durante la limpieza y el mantenimiento.
La capacidad depende de la configuración y de las condiciones de producción. estos valores varían según el tiempo de horneado, la receta y el espesor de la oblea.
Capacidades y dimensiones por modelo
|
Característica |
WA 48 |
WA 60 |
WA 72 |
|---|---|---|---|
|
Placas de horneado |
48 |
60 |
72 |
|
Láminas de oblea por hora |
1.440 |
1.800 |
2.160 |
|
Galletas de oblea rellenas (kg/h) |
200 |
250–275 |
300–325 |
|
Consumo de GLP (kg/h) |
30–35 |
38–42 |
44–48 |
|
Carga eléctrica para accionamiento y control (kW) |
9 |
9 |
9 |
|
Carga eléctrica de calentamiento (kW), si aplica |
70 |
94 |
118 |
|
Consumo eléctrico aproximado (kW), si aplica |
56 |
75 |
94 |
|
Largo (m) |
10 |
12 |
14 |
|
Ancho (m) |
1,4 |
1,4 |
1,4 |
|
Alto (m) |
2,5 |
2,5 |
2,5 |
|
Peso aproximado (kg) |
9.000 |
11.250 |
13.250 |
|
Volumen de transporte (m³) |
32 |
40 |
46 |
Configure el horno SALVA Modular según sus necesidades de producción, con posibilidad de ampliar el número de cámaras y seleccionar distintos formatos.
Características técnicas
–
Configuraciones disponibles: WA 48, WA 60 y WA 72.
Número de placas de horneado: 48, 60 o 72, según modelo.
Dimensiones estándar de las placas: 470 × 350 mm.
Tipos de producto: Láminas planas, con relieves finos, medios o profundos y láminas huecas, según la configuración de las placas.
Sistema de horneado: Placas superiores e inferiores con cierre y bloqueo durante el proceso.
Quemadores: Triangulares ajustables en la versión a gas.
Dosificación de masa: Sistema diseñado para favorecer la uniformidad del peso de las láminas.
Control: Gabinete eléctrico con interruptores de seguridad y protecciones eléctricas. Control HMI y regulación automática de quemadores mediante sensores de temperatura, opcionales según configuración.
